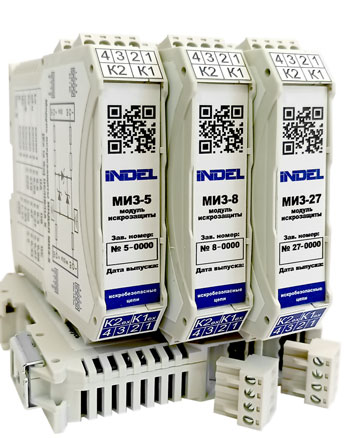

Назначение модулей искрозащиты

Модули искрозащиты ИНДЕЛ МИЗ (модули) предназначены для применения в отраслях промышленности, связанных с получением, переработкой, использованием и хранением взрыво и пожароопасных веществ. Модули обеспечивают взрывозащищенность благодаря ограничению электрической мощности в цепях связи с датчиками, приборами и другими техническими средствами, размещенными во взрывоопасной зоне.

Модули МИЗ [Ex ia Ga] IIC/IIB/IIA Х:

• используются в отраслях промышленности  в соответствии с их маркировкой по взрывозащите и ГОСТ 30852.13;
• являются связанным электрооборудованием по ГОСТ 31610.11 и предназначены для установки за пределами взрывоопасных зон помещений и наружных установок;
• не являются средствами измерения, но имеют точностные характеристики;
• имеют виброустойчивое исполнение N2 по ГОСТ 12997;
• пассивные двухканальные барьеры искробезопасности (не требующие питания от дополнительного источника);
• предназначены для искробезопасного подключения к техническим средствам  промышленной автоматики первичных преобразователей, не содержащих собственных источников электропитания (дискретных и аналоговых датчиков, термопар, электропневматических преобразователей,
• применяются с датчиками оснащенными унифицированным токовым сигналом 4—20 мА или аналоговым выходным сигналом  низкого уровня до 0-20 В;
• используются для работы с цифровыми интерфейсами передачи данных RS485. RS232. 1-Wire и др.

Средняя наработка на отказ не менее 120000 ч в нормальных условиях применения. Cрок службы не менее 12 лет.

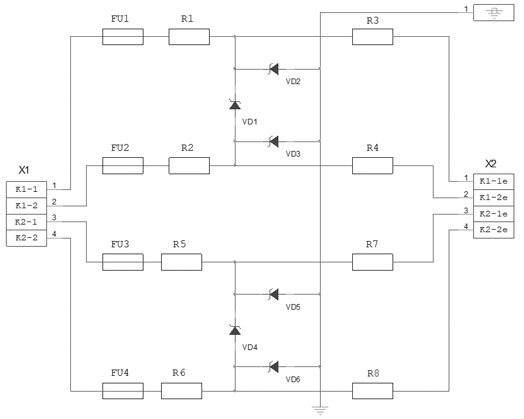

Каждый из модулей является двухканальным. Первый канал модулей ИНДЕЛ МИЗ-5, МИЗ-8 используется для подключениемя измерительного канала аналоговых датчиков или датчиков с последовательным интерфейсом, второй канал этих модулей предназначен для подключения цепей питания. Два канала модуля ИНДЕЛ МИЗ-27 полностью идентичны.

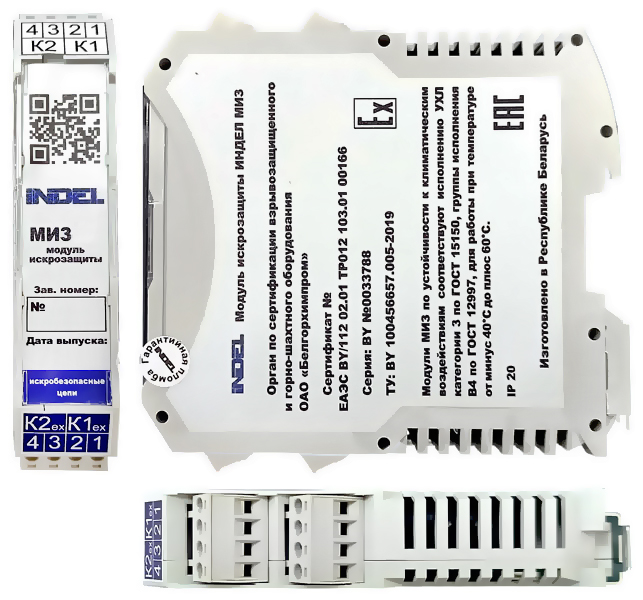

Модули оснащены двухрядными съемными клеммными колодками. Верхний ряд клемм предназначен для подключения цепей питания, цифровых интерфейсов, крайние контакты нижних клем служат для подключения цепей зазаемления.

Модуль искрозащиты ИНДЕЛ МИЗ-5

Пассивный 2-х канальный

Уровень искрозащиты [Ex ia Ga] IIC/IIB/IIA Х

Монтаж на DIN-рейку 35 мм

Габариты 112х110х22,5 мм

Масса 0,18 кг

Параметры	Канал 1	Канал 2
U вх. номинальное	≤ 5,5 В	≤ 5,5 В
I вх.  номинальный	≤ 45 мА	≤ 45 мА
Подключаемое   оборудование	Датчики с выходом по   напряжению, интерфейс 1-wire, RS-485, RS-232	Цепи питания
Частота сигнала в канале	до 1 МГц	до 100 Гц
Защита от сигналов отрицательной полярности относительно заземления	да, для двух цепей канала (контакт 1,2)	нет

Модуль искрозащиты ИНДЕЛ МИЗ-8

Пассивный 2-х канальный

Уровень искрозащиты [Ex ia Ga] IIC/IIB/IIA Х

Монтаж на DIN-рейку 35 мм

Габариты 112х110х22,5 мм

Масса 0,18 кг

Параметры	Канал 1	Канал 2
U вх. номинальное	≤ 7,5 В	≤ 8,5 В
I вх.  номинальный	≤ 45 мА	≤ 90 мА
Подключаемое   оборудование	Цифровые интерфейсы   RS-485, RS-232	Цепи питания
Частота сигнала в канале	до 1 МГц	до 100 Гц
Защита от сигналов отрицательной полярности относительно заземления	да, для одной цепи канала (контакт 2)	нет

Модуль искрозащиты ИНДЕЛ МИЗ-27

Пассивный 2-х канальный

Уровень искрозащиты [Ex ia Ga] IIC/IIB/IIA Х

Монтаж на DIN-рейку 35 мм

Габариты 112х110х22,5 мм

Масса 0,18 кг

Параметры	Канал 1	Канал 2
U вх. номинальное	≤ 26 В	≤ 26 В
I вх.  номинальный	≤ 25 мА	≤ 25 мА
Подключаемое   оборудование	Датчики аналоговые 4-20   мА, дискретные датчики	Датчики аналоговые 4-20   мА, дискретные датчики
Частота сигнала в канале	до 100 Гц	до 100 Гц

Подробные зарактеристики модулей искрозащиты ИНДЕЛ МИЗ

Параметры	Модуль искрозащиты ИНДЕЛ МИЗ-5			Модуль искрозащиты ИНДЕЛ МИЗ-8			Модуль искрозащиты ИНДЕЛ МИЗ-27
Тип	Пассивный 2-х канальный
Вид взрывозащиты	Искробезопасная электрическая цепь, уровень «ia»
Маркировка взрывозащиты	«[Ex ia Ga] IIC/IIB/IIA Х»
Максимальное напряжение, Um, B	250
Максимальное выходное напряжение канал 1, Uо, В	≤ 7,94			≤ 8,93			≤ 31,5
Максимальное выходное напряжение канал 2, Uо, В	≤ 7,37			≤ 9,21			≤ 31,5
Максимальный выходной ток канал 1,     Iо, А	≤ 0,50			≤ 0,5			≤ 0,085
Максимальный выходной ток канал 2,      Iо, А	≤ 0,54			≤ 0,47			≤ 0,085
Максимальная внешняя индуктивность канал 1,  Lо, мГн	IIA 0,6	IIB 0,3	IIC 0.08	IIA 0,5	IIB 0,25	IIC 0,06	IIA 15	IIB 7,5	IIC 1,8
Максимальная внешняя индуктивность канал 2,  Lо, мГн	IIA 0,55	IIB 0,27	IIC 0,07	IIA 0,5	IIB 0,25	IIC 0,06	IIA 15	IIB |7,5	IIC 1,8
Максимальная внешняя емкость канал 1,  Со, мкФ	IIA 470	IIB 47	IIC 4,3	IIA 240	IIB 22	IIC 2,6	IIA 0,8	IIB 0,3	IIC 0,03
Максимальная внешняя емкость канал 2,   Со, мкФ	IIA 600	IIB 100	IIC 6	IIA 160	IIB 15	IIC 2,2	IIA 0,8	IIB 0,3	IIC 0,03
Максимальное проходное сопротивление канала 1, Rmax, Ом	30			32,3			422,1
Максимальное проходное сопротивление канала 2, Rmax, Ом	27,7			34,2			422,1
Верхний предел диапазона изменения сигнала канала 1,  В/мА	5,5/45			7.5/45			26/25
Верхний предел диапазона изменения сигнала канала 2,  В/мА	5,5/45			8,5/90			26/25
Номинальный  ток предохранителя канала 1,     мА	50			50			50
Номинальный  ток предохранителя канала 2,     мА	50			100			50
Максимальное допустимое рабочее напряжение на входе канал 1,   Uвх, В	5.5			7.5			26
Максимальное допустимое рабочее напряжение на входе канал 2,   Uвх, В	5.5			8,5			26

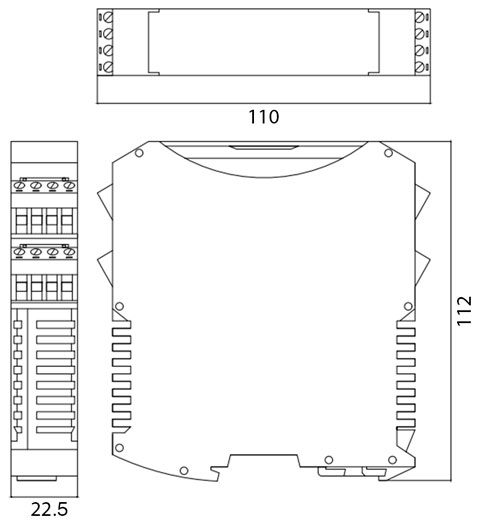

Габаритные размеры, мм, не более	112x 110 x 22,5
Масса, кг, не более	0,18

.
