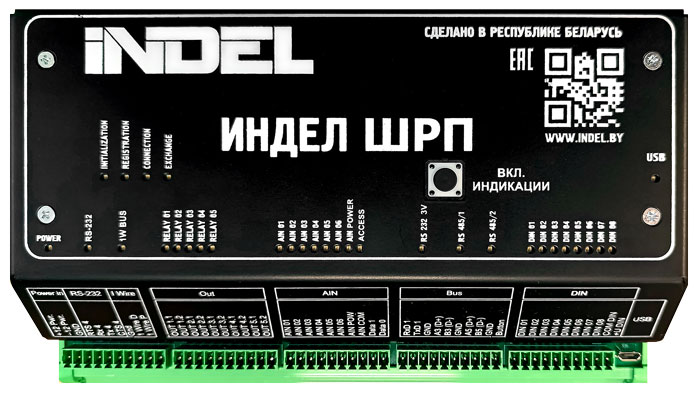

Устройство является программируемым интеллектуальным устройством сбора и передачи данных и предназначено для построения распределенных систем при решении задач телемеханизации и диспетчеризации объектов учёта энергоресурсов.
Контроллер обеспечивает:
- получение цифровых и аналоговых сигналов с датчиков различных типов, её преобразование и обработку;
- дистанционную работу с приборами учёта, технологическим оборудованием, оснащёнными интерфейсами RS-485, RS-232;
- передачу собранной информации на верхний уровень (диспетчерский терминал) по каналам связи – GSM/GPRS/UMTS, HSPA+;
- контроль технологических параметров, формирование и передачу аварийных сообщений при выходе контролируемых параметров за граничные значения;
- выполнение команд телеуправления;
- удалённое обновление программного обеспечения и конфигурирование устройства передачи данных.
Технические характеристики:
|
Наименование параметра, единица измерения |
Значение параметра |
|
Напряжение питания,В |
+12…+25 |
|
Максимальная потребляемая мощность,Вт |
3 |
|
Диапазон рабочих температур, °C |
-40…+60 |
|
Относительная влажность, % при +35 °C, без конденсации влаги |
Не более 95 |
|
Время непрерывной работы |
Круглосуточная необслуживаемая работа |
|
Количество аналоговых входов 0…5 в. |
6 |
|
Количество дискретных входов |
8 |
|
Количество дискретных выходов |
5 |
|
Встроенный блок питания датчиков |
да |
|
Встроенный модем GSM/GPRS/HSPA 3G |
да |
|
Интерфейс 1-Wire |
да |
|
Встроенный контроль доступа с использованием радиочастотных считывателей с протоколом обмена с устройством Wiegand 26 |
Да (опционально)
|
|
Коммуникационные интерфейсы
|
RS485-2шт. RS232-1шт. 1Wire-1шт. USB 2.0-1шт. |
|
Типы протоколов |
МЭК 60870-5-104 Modbus RTU |
|
Возможность конфигурирования устройства как локально, так и удаленно по каналу передачи данных.
|
да |
|
Возможность удаленного обновления программного обеспечения устройства.
|
да |
|
Память хранения аварий глубиной на 250 аварий |
да |
|
Журнал аварий конфигурируемый на глубину не менее 2000 аварий |
да |
|
Журнал событий на глубину 2000 событий |
да |
|
Архив состояний дискретов, аналогов и др. конфигурируемый –при архивации с интервалом записи один раз в минуту глубина архива не менее двух суток |
да |
|
Степень защиты корпуса по ГОСТ 14254 |
IP20 |
|
Габаритные размеры, мм, не более |
210*125*65 |
|
Масса, кг, не более |
1 |
|
Срок службы, лет, не менее |
10 |
|
Наработка на отказ, час, не менее |
100000 |
|
Разъём GSM антенны |
SMA |
|
Передача данных |
GSM/GPRS/UMTS,HSPA+(3G) |
