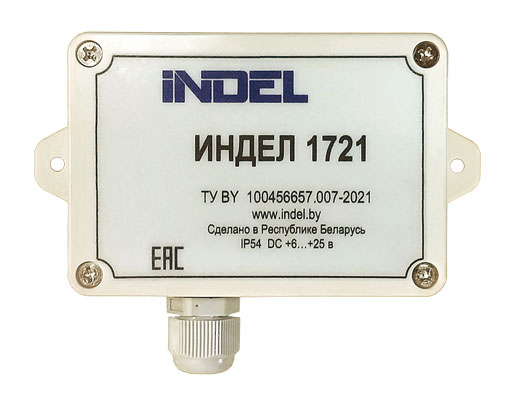

Контроллер предназначен для получения данных с приборов учета коммунальных ресурсов оснащенных импульсным выходом. ИНДЕЛ-1721 позволяет подключить до трех приборов учета, оснащен интерфейсом RS-485, для подключения к контроллерам ИНДЕЛ-1734, ИНДЕЛ-1708, ИНДЕЛ-1708.2, ИНДЕЛ ШРП и использует их качестве канала связи с сервером диспетчеризации. Контроллер оснащен резервным источником питания и энергонезависимой памятью, что обеспечивает непрерывность измерений при потере связи с головным контроллером. Устройство устанавливается внутри помещения, питается от внешнего источника питания, рассчитано на круглосуточный режим работы.
Технические характеристики
|
Параметры |
Значения |
|
Интерфейсы для подключения к внешних устройствам RS-485 (Modbus RTU) |
1 |
|
Дискретный вход |
1 |
|
Импульсный вход |
3 |
|
Индикация |
1 светодиод |
|
Диапазон рабочих температур, °С |
-40…+50 |
|
Относительная влажность при температуре +35°С (без конд. Влаги), % |
До 95 |
|
Диапазон температур хранения, °С |
-50…+50 |
|
Габаритные размеры, мм |
108×58×33 |
|
Масса, не более, грамм |
150 |
|
Степень защиты ГОСТ 14254 |
IP54 |
|
Материал корпуса |
пластик |
|
Вид крепления |
на стену |
|
Минимальная длительность импульса, с |
0,05 |
|
Минимальный период следования импульсов, с |
Не манеее 0,2 |
|
Скорость обмена, бит/с |
9600 |
|
Параметры обмена |
8 бит, 1 стопбит, без паритета |
|
Количество цифровых входов* |
4 |
|
Диапазон напряжения входного сигнала, В. |
-0,5….+4 |
|
Сопротивление входа, кОм, не менее (кроме CNT1) |
100 |
|
Сопротивление входа, МОм, не менее (для CNT1) |
1 |
|
Напряжение питания, В |
+6…+25 DC |
|
Максимальная потребляемая мощность, Вт, не более |
0,25 |
